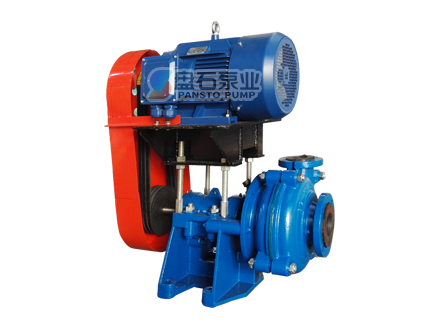

AHR型衬胶渣浆泵

应用范围
与橡胶材料兼容的细颗粒浆体输送。
输送介质
颗粒较细、尖锐棱角较少的浆体。
结构材质
卧式双泵壳,可更换橡胶内衬及橡胶过流件。
材料核对
腐蚀性介质需核对成分、温度与橡胶兼容性。
表列流量10.8–3060m³/h
表列扬程5–63m
表列配套功率2.2–1200kW

据本页参数表汇总;最大流量与最高扬程非同一工况,具体选型另行核定。

选型提示:提供介质成分、温度pH值、粒径形态及流量扬程。

详情介绍

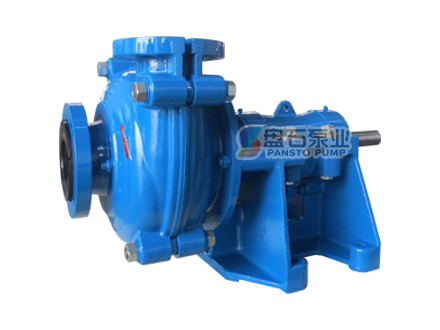

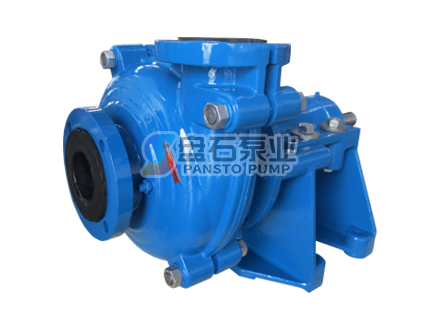

产品概述:AHR系列为悬臂、卧式、双泵壳轴向吸入离心式渣浆泵,泵体具有可更换的橡胶内衬。

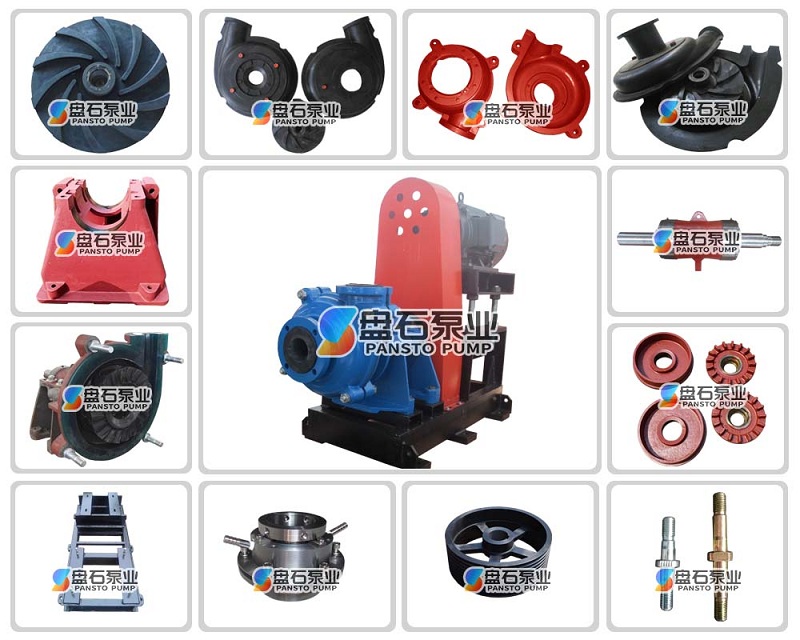

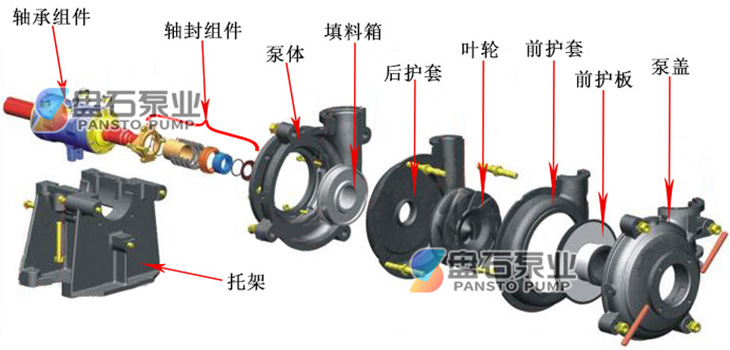

结构与材质:主要橡胶过流件包括叶轮、护板及护套。吐出口可按45°间隔调整至不同安装方向。

介质适用性:适用于颗粒较细、尖锐棱角较少且与橡胶材料兼容的浆体。腐蚀性介质还需核对成分、温度及材料兼容性,不能将衬胶等同于适用所有腐蚀介质。

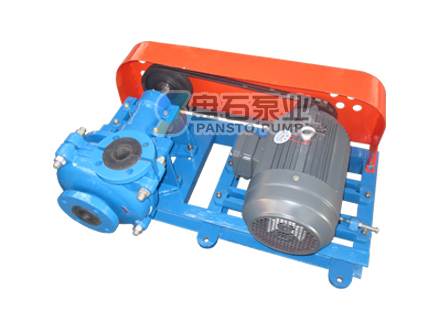

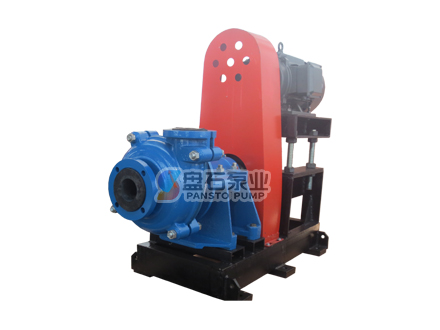

密封与传动:可根据工况配置填料、组合或机械密封,以及直联或皮带传动。配置应兼顾吸入条件、转速和检修空间。

选型资料:请提供介质成分、温度、pH值、浓度、颗粒尺寸及形态、流量、扬程与安装要求。

型号 配套功率P(kW) 流量Q(m³/h) 扬程H(m) 转速n(r/min) 最高效率η% 汽蚀余量NPSH(m) 叶轮直径D(mm) 重量(kw)
1.5/1B-AHR 2.2-15 10.8-25 7-52 1400-3400 35 2-4 159 77
2/1.5B-AHR 2.2-15 25.4-54 5.5-41 1000-2600 50 2.5-51 184 104
3/2C-AHR 3-30 36-75.6 13-39 1300-2100 50 2-4 229 154
4/3C-AHR 3-30 50-130 5-35 800-1800 59 3-5 245 236
4/3D-AHR 7.5-60 50-150 5-35 800-1800 59 3-5 245 290
6/4D-AHR 11-60 144-313 7-45 800-1350 65 3-5 365 454
6/4E-AHR 15-120 144-313 12-45 800-1350 65 3-5 365 635
8/6E-AHR 15-120 324-713 7-49 400-1000 65 5-10 560 982
8/6R-AHR 22-300 324-713 7-49 400-1000 65 5-10 560 1150
10/8ST-AHR 45-560 540-1188 12-50 400-750 75 4-12 686 1202
12/10ST-AHR 55-560 720-1620 7-45 300-650 80 2.5-7.5 762 3357
14/12ST-AHR 55-560 1156-2520 13-45 300-500 79 3-8 965 4672
16/14TU-AHR 75-1200 1379-3060 11-63 250-550 79 4-10 1067 9680
