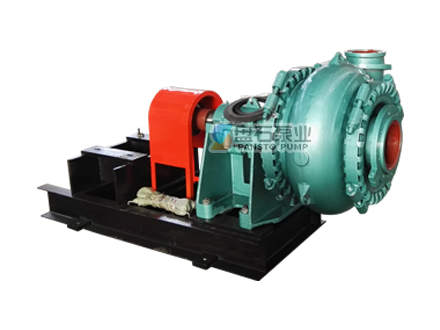

G型砂砾泵

应用范围
采砂、挖泥、疏浚及其他含砂砾浆体输送。
输送介质
含砂砾及较大颗粒的浆体,通过能力按具体型号核对。
结构特点
卡带连接单泵壳,单级单吸悬臂式离心结构。
配置特点
过流件按磨蚀工况配置耐磨合金,轴承采用油脂润滑。
表列流量36–4320m³/h
表列扬程5–60m
汇总型号仅G型

此处仅汇总本页G型号,未合并GH;最大流量与最高扬程非同一工况。

选型提示:提供最大粒径、颗粒含量、吸入条件、流量扬程及输送距离。

详情介绍

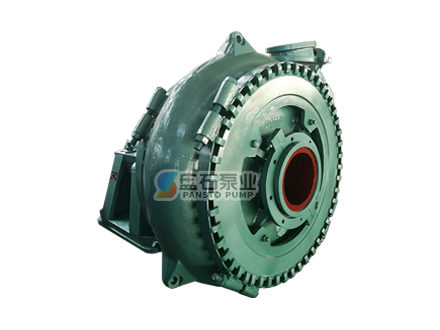

产品概述:G系列采用卡带连接的单泵壳结构,为单级、单吸悬臂式离心泵,过流通道适用于含砂砾浆体的输送。

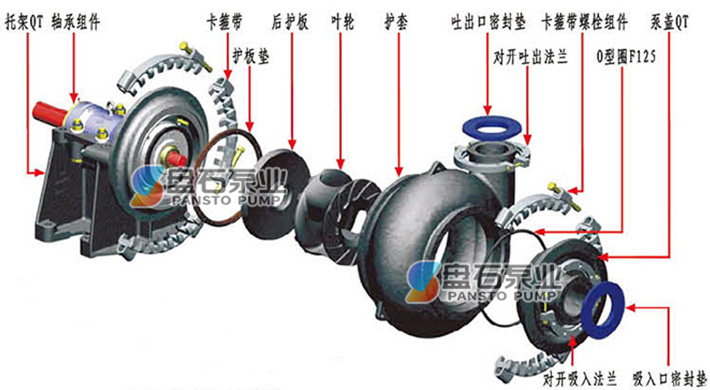

结构与材质:主要由泵头、密封组件、轴承组件和托架组成,轴承采用油脂润滑。过流件材料可按磨蚀工况配置耐磨合金。

应用工况:可用于采砂、挖泥、疏浚及其他含较大颗粒的浆体输送。实际通过能力应以所选型号的过流通道尺寸为准。

密封与传动:可配置填料、副叶轮、组合或机械密封;传动方案应结合驱动设备、转速、安装方式及维护条件确定。

选型资料:请提供最大颗粒尺寸、颗粒含量、浆体浓度、吸入条件、管径、输送距离、流量及扬程。下表同时列有G与GH型号,应按具体型号核对参数。

型号 允许配套最大功率P(kW) 流量Q(m³/h) 扬程H(m) 转速n(r/min) 最高效率η% 汽蚀余量NPSH(m) 叶轮直径D(mm)
6/4D-G 4-60 36-250 5-52 600-1400 58 2-5.5 378
8/6E-G 15-120 126-576 6-45 600-1400 60 3-4.5 391
10/8S-G 30-560 216-936 8-52 500-1000 65 3-7.5 533
10/8S-GH 45-560 180-1100 24-80 500-950 72 2.5-5 711
10/8F-G 15-560 216-936 8-52 400-800 65 3-7.5 533
12/10F-G 600 360-1440 10-60 350-700 65 1.5-4.5 667
12/10G-G 600 360-1440 8-60 400-800 65 1.5-4.5 667
12/10G-GH 600 360-1580 16-80 350-700 73 2-10 950
14/12G-G 600 576-2808 14-45 300-700 68 2-8 864
16/14G-G 1200 720-3600 18-45 300-500 70 3-9 1016
18/16G-G 1200 720-4320 12-48 250-500 72 3-6 1067
